产品说明
- 产品名称：IM261 PROFBUS-RTU接口模块
- IM261是一款MODBUS-RTU从站接口模块，可与MODBUS主站系统组网分布式IO应用
- 支持MODBUS主站系统（如314、西门子PLC、施耐德PLC、HMI等）
- RS-485通讯波特率从9.6Kbs到12Mbs自适应
- 最多支持连接99个从站功能
- RS-485端采用了光电隔离技术，且带过流保护
- 具备配置/诊断功能
返回产品详情
技术参数
|
电压范围 |
20.4-28.8V DC |
|
通讯口数量 |
1个RS485口 |
|
连接协议 |
PROFIBUS-RTU |
|
站地址设置 |
0至99（由旋钮开关进行设置） |
|
每个段最多站数 |
32 |
|
每个网络最多站数 |
126，最大到99个EM261站 |
|
波特率 |
2400、4800、9600、19200、38400、57600、115200 bit/s |
|
UN 200模块数量 |
7个 |
|
电缆长度 |
|
|
93.75Kbps以下 |
1200米 |
|
187.5Kbps |
1000米 |
|
500Kbps |
400米 |
|
1-1.5Mbps |
200米 |
|
3-12Mbps |
100米 |
|
尺寸（长*宽*高） |
71*80*62 |

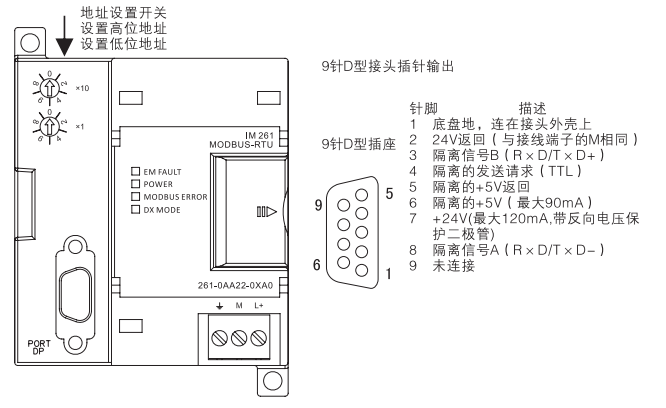

结构图
