产品说明
- 产品名称：EM231 4通道模拟量输入模块（高精度）
- 订货号：231-7HC22-0XA0
- 电子尺模块（231-7HC22-0XA0）是一款高精度、高速度的4通道模拟量输入模块
- 它属于200PLC的扩展模块，可测量电压、电流，分辨率16位
- 另外提供两路10V高精度直流电源，可作为电子尺传感器（滑动变阻器）的基准输入电源
返回产品详情
技术参数
|
供电电源 |
DC24V |
|
总功耗 |
2W |
|
电源输出 |
10VDC，0.1%精度 |
|
输入类型 |
差分输入 |
|
电压输入范围：单极性 |
0～5V，0～10V |
|
电压输入范围：双极性 |
±5V，±10V |
|
电流输入范围 |
0～20mA，4～20mA，±10mA |
|
分辨率 |
16位 |
|
共模电压 |
信号电压+共模电压≤12V |
|
最大输入电压 |
30VDC |
|
最大输入电流 |
32mA |
|
安装尺寸（WxHxD ） |
71.2x80x62 |

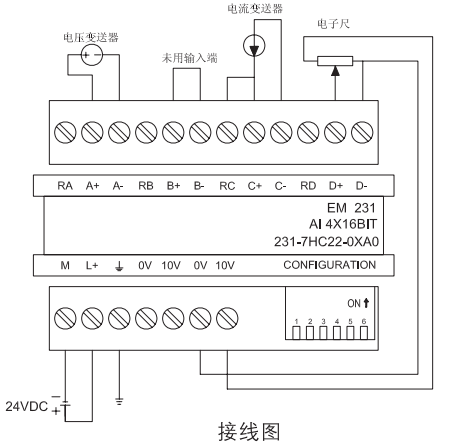

接线图
